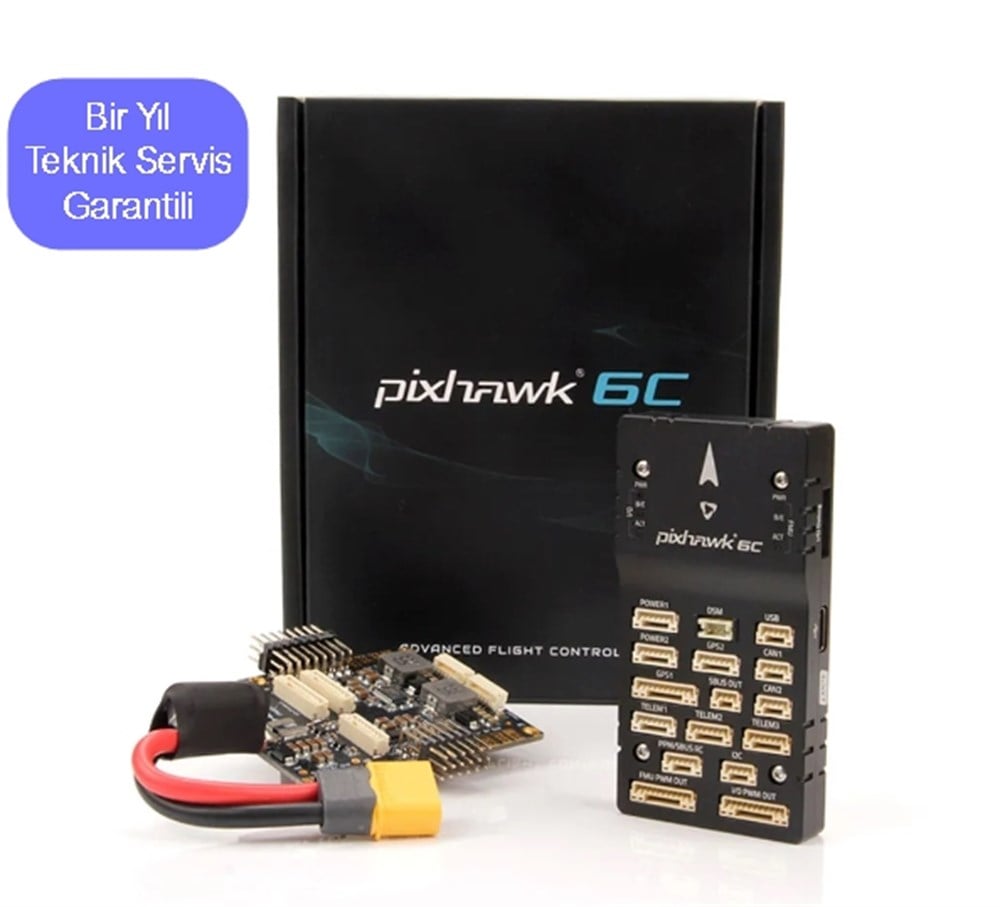

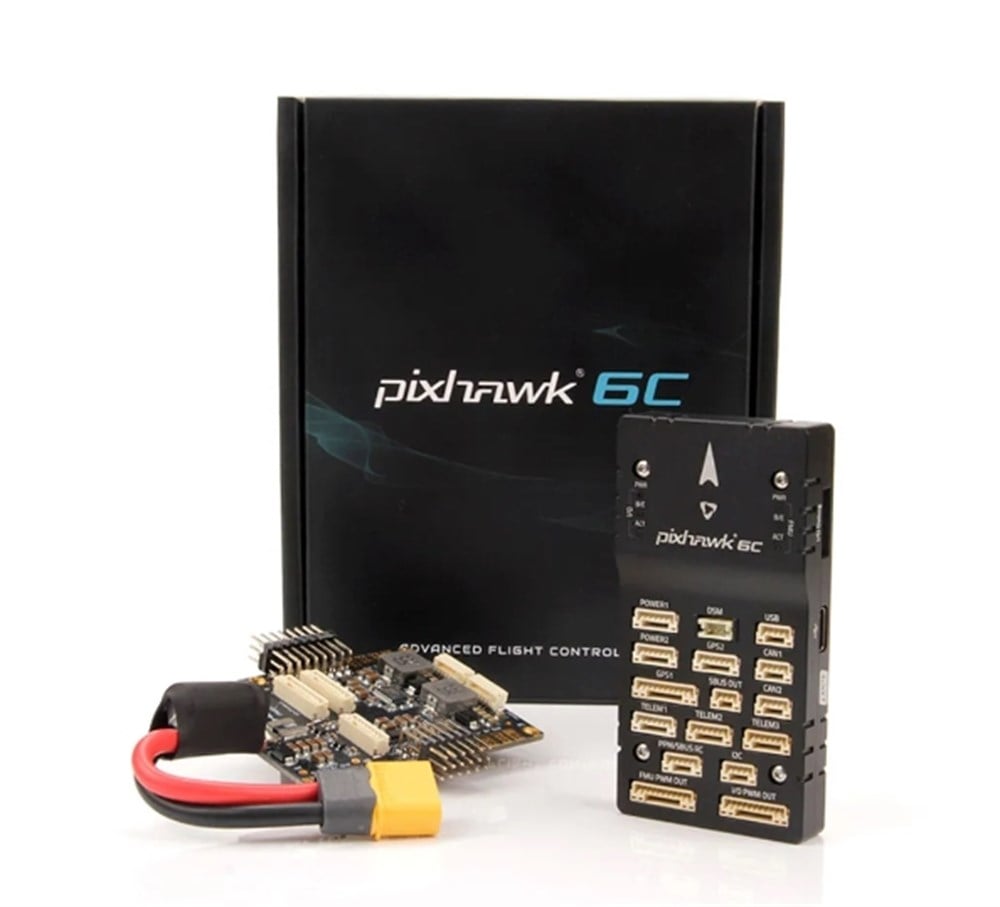

Holybro Pixhawk 6C (Alüminyum Kasa) + PM07 12S Güç Modülü (PX6C-PM07)

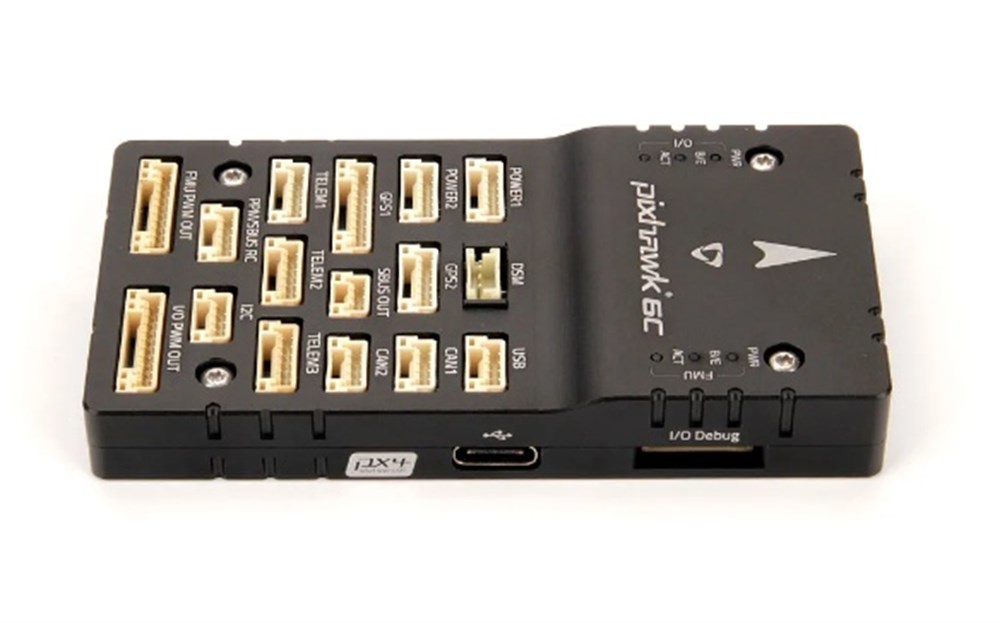

Pixhawk 6C, Pixhawk uçuş kontrol kartlarının güncellenmiş en son sürümü olan uçuş kontrol kartıdır. Pixhawk FMUv6C Open Standart ve Konnektör standardı ile üzerine üretilmiş olan Holybro Pixhawk 6C önceden yüklenmiş PX4 otopilot ile beraber gelmektedir.


Çift işlemcili Pixhawk 6C uçuş kontrol kartı  ana işlemci olarak STM32H743 tabanlıdır, ayrıca BOSCH / InvenSense sensör teknolojisi ile donatılmıştır, bu sayede hem endüstriyel hem de akademik uygulamalar için otonom araçlar esnek ve güvenilir bir şekilde kontrol edilebilmektedir.


• Çift İşlemcili yapı STM32H743 ana işlemci (FMU), STM32F103 yardımcı işlemci (I/O işlemcisi)
• 480 MHz'e kadar hızı ile yüksek performanslı H7 ana işlemci
• Ataletsel ölçüm sensörleri (Bosch / InvenSense teknolojisi ile yüksek performans)
• Yeni bir tasarım olan titreşim izolasyon sistemi ile yüksek frekanslı titreşimleri filtreleme ve doğru okumalar için gürültü engelleme
• IMU'ları optimum çalışma sıcaklığında tutmak için dahili sıcak kontrollü ısıtıcılar


• FMU Processor: STM32H743 : 32 Bit Arm® Cortex®-M7, 480MHz, 2MB memory, 1MB SRAM
• IO Processor: STM32F103 : 32 Bit Arm® Cortex®-M3, 72MHz, 64KB SRAM
• Dahili Sensörler :
  • Accel/Gyro: ICM-42688-P
  • Accel/Gyro: BMI055
  • Mag: IST8310
  • Barometer: MS5611


• Maksimum 6V giriş voltajı
• 4.75V ile 5.25V arası USB giriş voltajı
• 0 ile 36V arası servo rail giriş voltajı
• Telem1 Maksimum çıkış akım sınırlayıcı  : 1.5A
• Diğer tüm bağlantı noktası birleşik çıkış akımı sınırlayıcı:1.5 A
• 84.8 * 44 * 12.4 mm boyutlarında
• Sadece 59.3 gr
• CNC Aluminyum Kasa
• 16 PWM Servo çıkışı (8 çıkış IO, 8 çıkış FMU)
• 3 adet genel kullanım seri portu
  • Telem1 : Tam akış kontorlü, ayrı 1.5A akım limiti
  • Telem 2 : Tam akış kontrolü
  • Telem3
• 2 adet GPS Port
  • GPS1: Tam GPS Portu (GPS artı güvenlik anahtarı)
  • GPS2: Temel GPS Portu
• 1 adet I2C portu
  • Sensör modülü üzerinde tanımlanmış I2C kalibrasyon EEPROM desteği
• 2 adet CAN Bus
• 2 adet Debug Port
  • FMU Debug
  • I/O Debug
• Spektum / DSS, S.BUS, CPPM, analog/PWM RSSI desteği
• S.BUS çıkış
• 2 adet Güç giriş portu
• -40 °C ile 85 °C arası çalışma


Pixhawk 6C Paket İçeriği;


• 1 adet Pixhawk 6C Uçuş Kontrol Kartı
• PM07 12S Güç Modülü
• Kablo Seti

PM07 Güç modülü uçuş kontrol kartına bataryadan 5.2V sağlamaktadır. 8  ESC'ye kadar esc gücü ve sinyal dağılımı ile akım tüketimi ve akü voltajı ölçümlerini yapabilmektedir. Ölçülen değerleri 6 pinli JSTGH kablosu ile analog olarak aktarabilmektedir. Pixhwak 6C ve Pixhwak 4 gibi dahili servo başlık pinlerine sahip olmayan uçuş kontrol kartları için tasarlanmıştır. Önceden lehimlenmiş kapasitöe ve XT60 konnektörü ile beraber sağlanmaktadır.


• 2S ~ 12S giriş voltajı
• 90A sürekli akım
• 140A burst akımı (60 saniyeden az)
• 5.2V ve 3A Dc çıkış
• 18.182 Voltaj bölücü
• 36.364 Amper başına voltaj
