Holybro PDB Board (XT30 Konnektörleri Lehimli) (18069A)

Holybro PDB Board (XT30 Konnektörleri Lehimli)  SKU 18069A

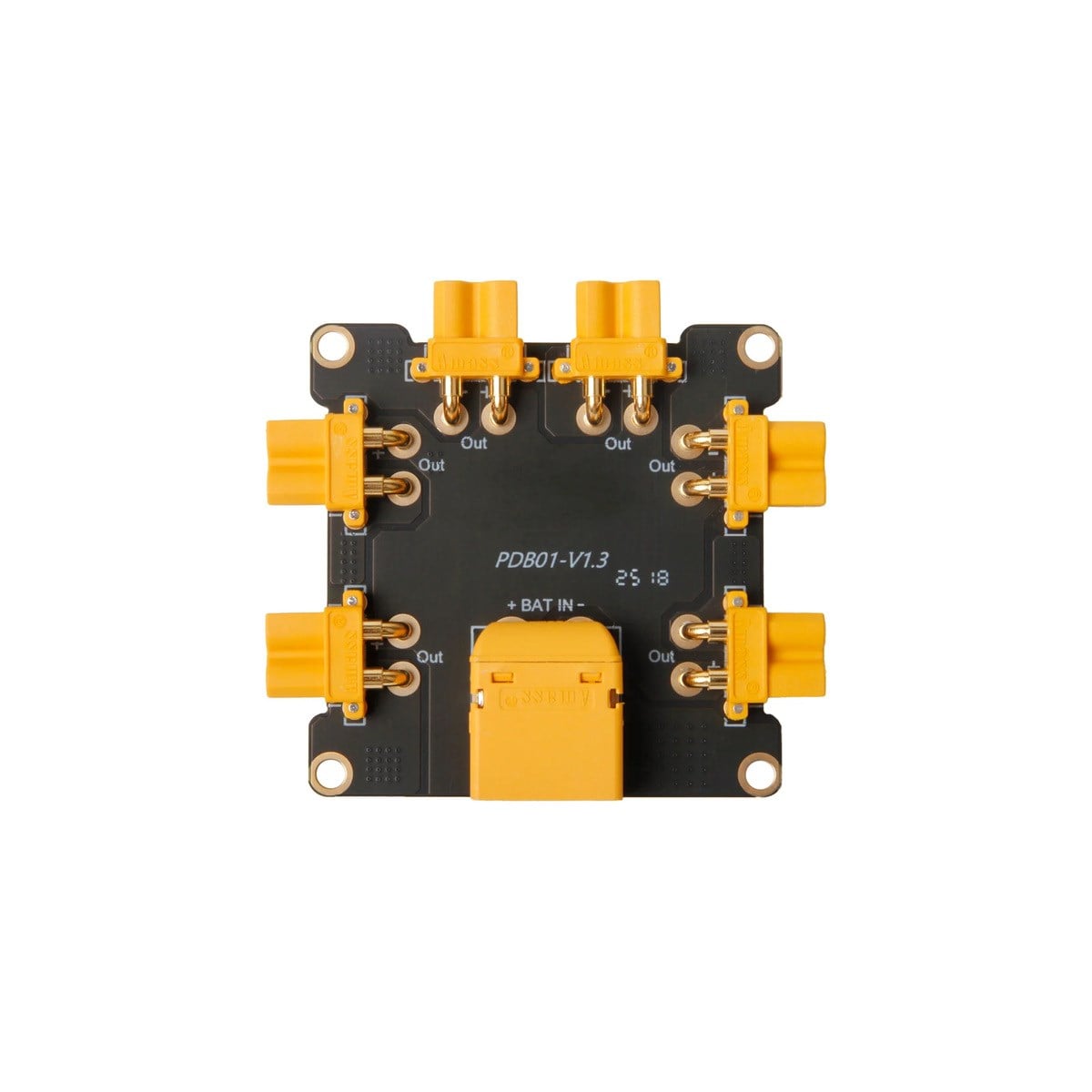

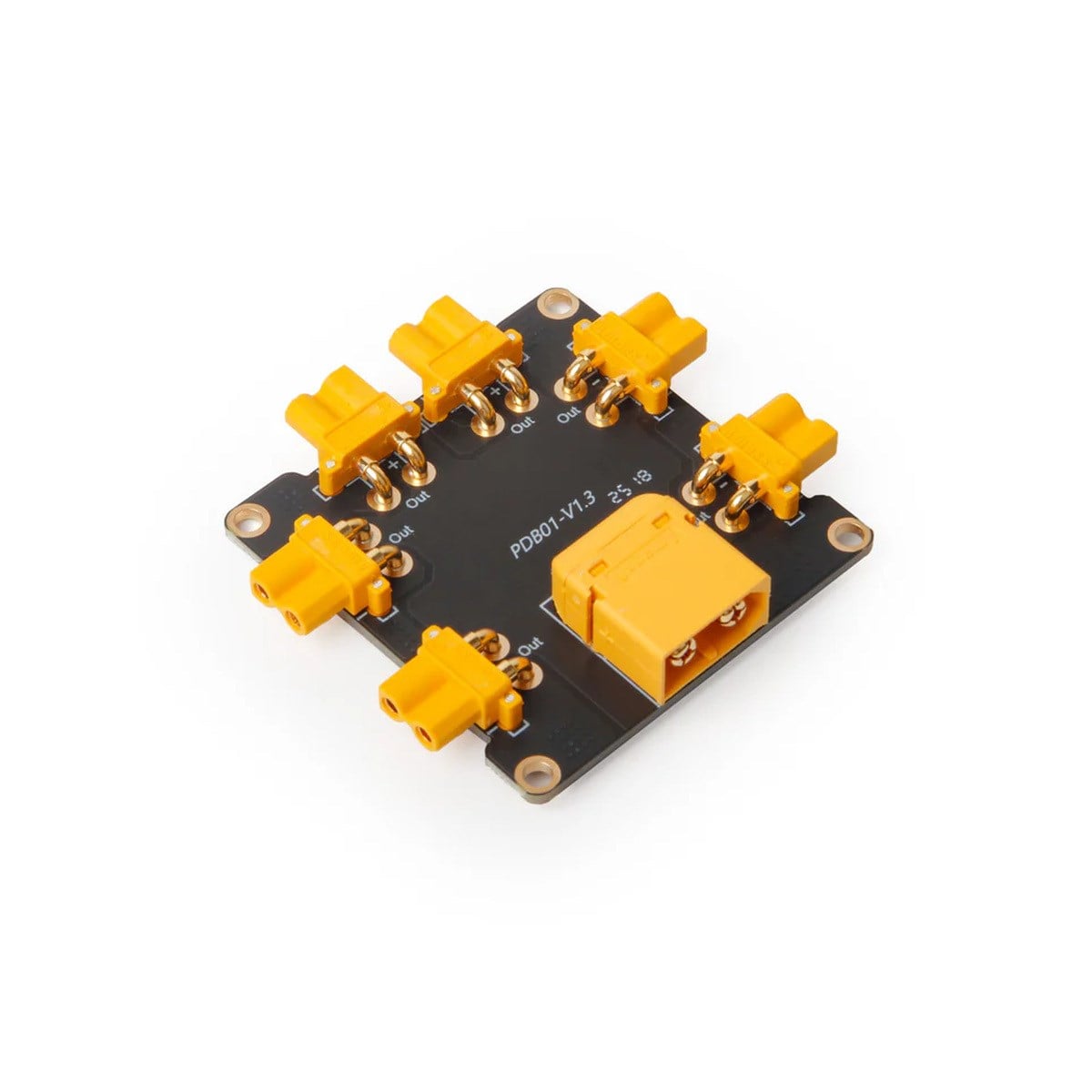

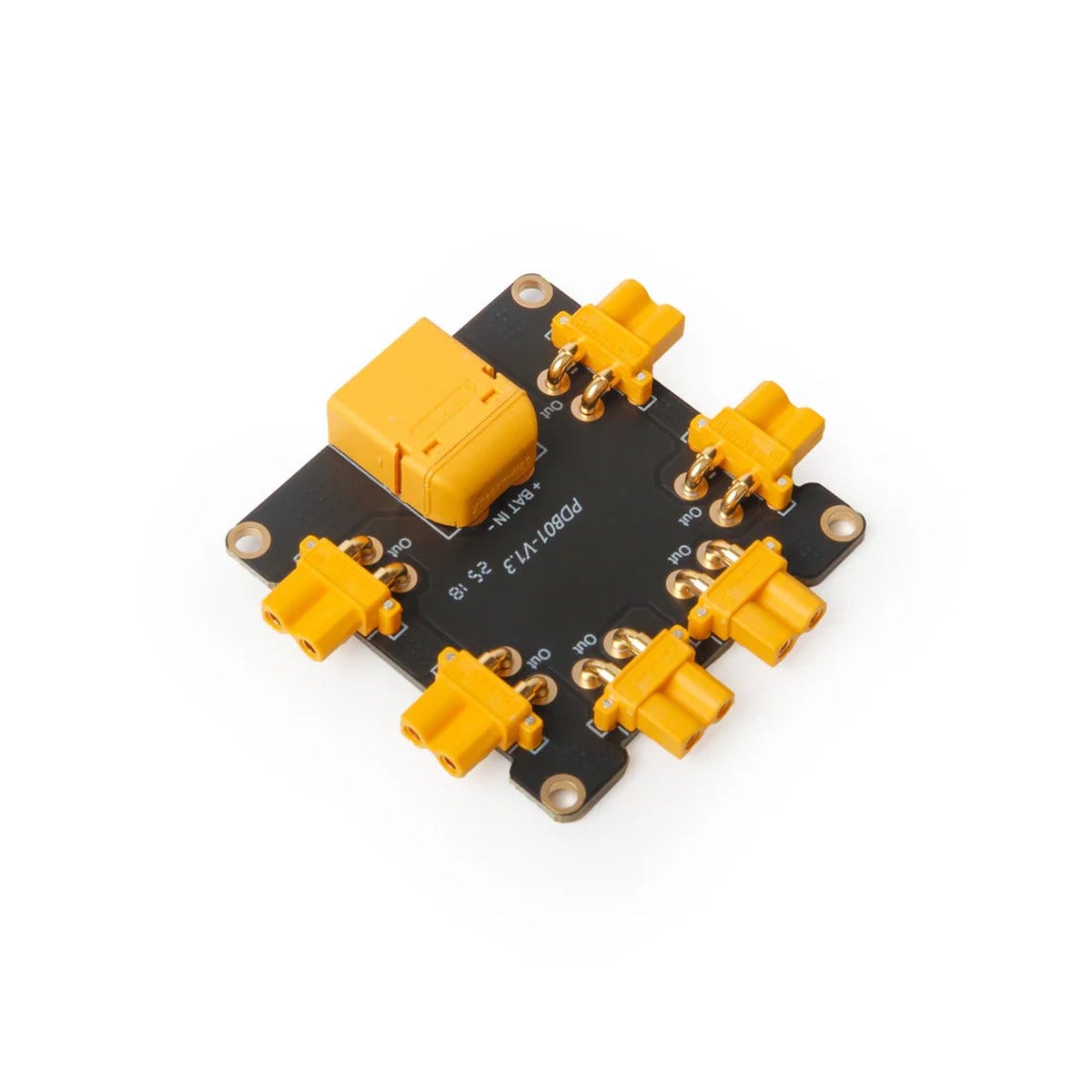

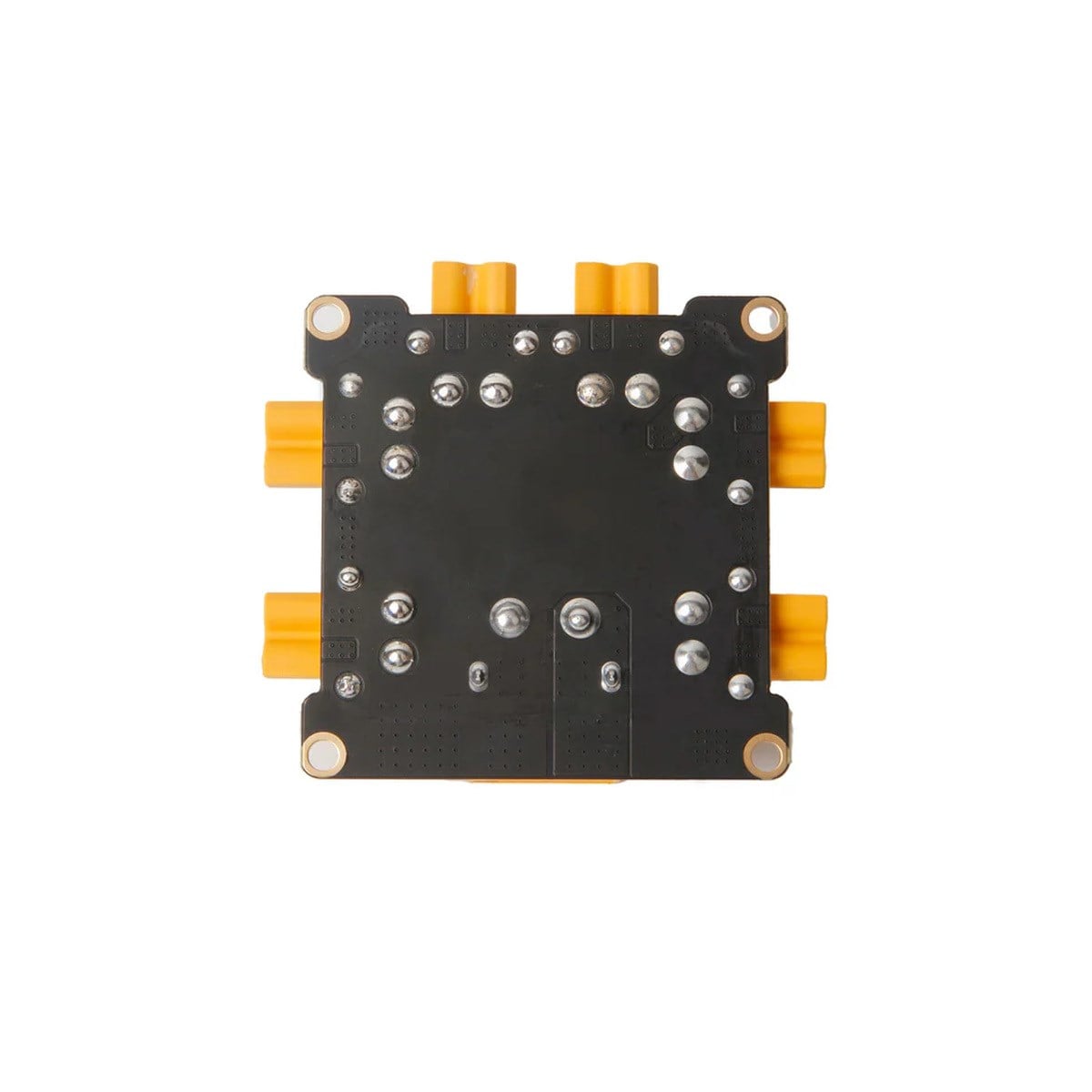

Holybro PDB Board, multirotor sistemlerde bataryadan gelen ana gücü motor hız kontrol cihazlarına ve uyumlu çevre birimlerine dağıtmak için kullanılan kompakt bir güç dağıtım kartıdır. XT30 konnektörleri ve ana XT60 bağlantısı fabrikada önceden lehimlenmiş olarak sunulduğu için özellikle Holybro X500 V2 ve X650 platformlarında daha hızlı, düzenli ve lehim gerektirmeyen güç bağlantısı kurulmasına yardımcı olur.


Ürün, Holybro PM02, PM02D ve diğer Pixhawk uyumlu güç modülleriyle birlikte kullanılmak üzere tasarlanmıştır. PM02 veya PM02D, batarya gerilimi ve akım ölçümünü uçuş kontrol kartına iletirken bu PDB kartı yüksek akımın ESC bağlantılarına dağıtılmasını sağlar.


Önceden Lehimlenmiş XT30 ve XT60 Bağlantıları


 XT30 konnektörleri kart üzerine fabrikada lehimlenmiştir. Bu yapı, uyumlu ESC ve motor gruplarının doğrudan tak çalıştır biçiminde bağlanmasını sağlar. Güç kablolarının tek tek karta lehimlenmesi gerekmediğinden montaj süresi azalır ve bağlantı düzeni daha temiz hâle gelir.


Holybro PDB Board 18069A Teknik Özellikler


• Marka: Holybro
• Ürün Adı: PDB Board (With XT30 Pre-soldered)
• Üretici SKU: 18069A
• Ürün Tipi: Multirotor güç dağıtım kartı
• Sürekli Akım Kapasitesi: 60 A
• Maksimum Akım Kapasitesi: 120 A, 60 saniyeden kısa süre
• ESC / Çevre Birimi Bağlantıları: Önceden lehimli XT30 konnektörleri
• Ana Güç Bağlantısı: Önceden lehimli XT60
• Montaj Deliği Aralığı: 45 × 45 mm
• Üretici Tarafından Belirtilen Ağırlık: Yaklaşık 50 g

Uyumluluk ve Seçim Notu


PM03, PM06 ve PM07 gibi dahili güç dağıtım yapısına sahip Holybro güç modülleri kullanıldığında ayrıca bu Holybro PDB’ye ihtiyaç duyulmaz. Ürün seçimi yapılırken kullanılacak güç modülünün harici PDB gerektirip gerektirmediği kontrol edilmelidir.


Paket İçeriği


• 1 adet Holybro PDB Board
• Kart üzerine önceden lehimlenmiş XT30 konnektörleri
• Kart üzerine önceden lehimlenmiş XT60 bağlantısı
