DHT22 Sıcaklık ve Nem Sensorü
DHT22 Sıcaklık ve Nem Sensorü

DHT22 Sıcaklık ve Nem Sensorü (KL170)

0,00
Marka : Kompent
Fiyat : ₺32,70  + KDV
KDV Dahil : ₺38,59
Kompent Hızlı Teslimat

 Yüksek Doğrulukta Sıcaklık ve Nem Sensörü
< ±0.5°C sıcaklık ölçüm doğruluğu

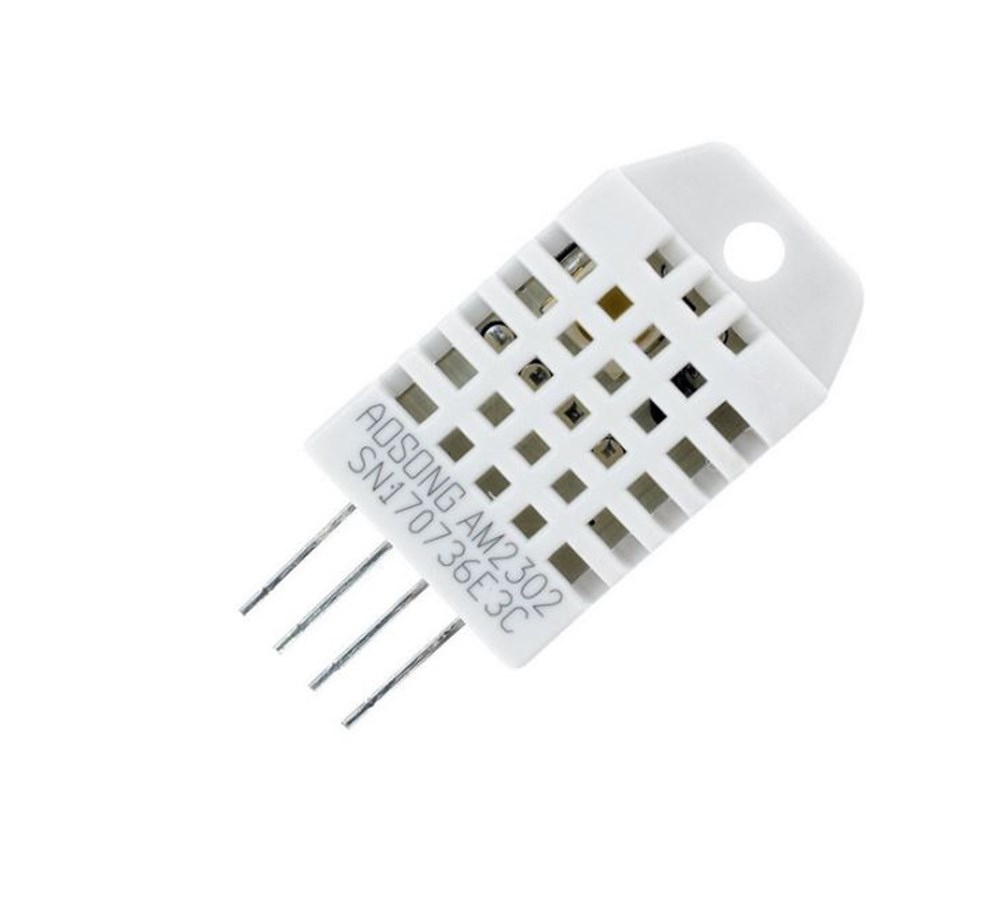

DHT22/AM2302 Dijital Nem ve Sıcaklık Sensörü


DHT22/AM2302 Dijital Nem ve Sıcaklık Sensörü, direkt olarak mikrodenetleyici kartlara bağlanabilen dijital çıkış veren bir sensördür ve  -40 °C  ile 80 °C sıcaklık ölçümünü ±0.5 °C  den küçük doğrulukla ölçmektedir. Nem Ölçümünü ise minimum %2 doğrulukla yapmaktadır.

DHT11 Sıcaklık ve Nem Sensörü ile karşılaştırıldığında, DHT22 Sıcaklık ve Nem Sensörü daha yüksek doğrulukta daha yüksek değerlerde ölçüm alabilmektedir.


DHT11 ve DHT22 Sensörleri Arasındaki Farklar


Genel olarak DHT22 Sıcaklık ve Nem Sensörü, DHT11 sensörüne göre daha doğru, daha kaliteli bir sensördür. DHT11 ise, DHT22 sensörüne göre daha küçük boyutlarda ve daha hızlı ölçüm alabilmektedir.



DHT11 ve DHT22 Arasındaki Fark Tablosu

Özellik


DHT11

DHT22

Sıcaklık Ölçümü


0 ile 50 °C arası

-40 ile 80 °C arası

Sıcaklık Ölçüm Doğruluğu


< ± 2 °C

< ± 0.5 °C

Örnekleme, Ölçüm Zamanı


1 Hz Saniyede 1 Ölçüm

0.5 Hz Her iki saniyede bir ölçüm

Sensör Boyutları (Pinler Hariç)


15.5 x 12 x 5.5 mm

15.1 x 25 x 7.7 mm

Çalışma Voltajı


3 ile 5V arası

3 ile 5V arası

Ölçüm sırasında maksimum akım


2.5 mA

2.5 mA


DHT22 Sıcaklık ve Nem Sensörü Özellikler




  • 3.3 ile 6V arasında DC voltaj altında çalışma
  • Tek pin dijital çıkış
  • 0 ile 100%RH nem ölçümü
  • Maks. 5%Rh Nem ölçüm hatası
  • -40 ile 80 C arası sıcaklık ölçümü
  • 0.5 C den düşük doğruluk
  • 0.1%Rh çözünürlük
  • 0.1C Sıcaklık çözünürlüğü
  • 2 saniye örnekeleme, sensör okuma zamanı
  • Ölçüm sırasında maksimum 1.5mA akım harcaması (Tipik olarak 1mA harcamaktadır)
  • 0.5 %Rh uzun zaman stabiletisi
  • 33.6x 15.1 x 7.7 mm boyutlarında



DHT22 Boyutlar ve Pin Şeması

  •  Pin 1 : VDD
  • Pin 2 : Data Sinyal
  • Pin 3 : Boş
  • Pin 4 : GND


DHT22 Sıcaklık ve Nem Sensörü Arduino Bağlantısı


DHT22 Sıcaklık ve Nem Sensörü örnekleme zamanı 2 saniyedir. 2 saniyeden daha az ölçüm zamanı ayarlandığı takdirde sensör doğru sonuçlar vermeyebilir.



DHT22 Sıcaklık ve Nem Sensöründe 4 çıkış pini bulunmaktadır.


  • 1. Pin : Güç Girişi. Arduino 3.3V yada 5V pinine bağlanabilir
  • 2.Pin : Data çıkışı. Arduino üzerinde herhangi bir dijital pine bağlanabilir. 10K pull-up direnci bağlanmalıdır.
  • 3. Pin : Boş Pin. Boşta bırakılmalıdır bir yere bağlanmamalıdır.
  • 4. Pin : GND. Toprak hattı, Arduino GND pinine bağlanmalıdır


Not :
Mikrodenetleyici ile bağlantı sırasında opsiyonel olarak dalga filtrelenmesi için VDD ve GND arasına 100nF değerinde bir kapasitör eklenebilir.




/*
 DHT22 Sıcaklık ve Nem Ölçüm Sensörü testi https://www.kompent.com/
 DHT22 çalışması temel kodlar
 DHT kütüphanesinin yüklenmesi gerekmektedir.
 DHT22 Sensörü ile ayrıntılı bilgi için https://www.kompent.com/dht22-am2302-sicaklik-ve-nem-sensoru-183
*/


#include <DHT.h>; // DHT Kütüphanesi

//Sabit değerler

#define DHTPIN 3     // Herhangi bir dijital pine bağlanmalıdır. Bağlanılan dijital pin numarası buraya yazılmalıdır. DHT22 sensörünün 2. çıkışı dijital pine bağlanmalıdır.

#define DHTTYPE DHT22   // DHT 22  (AM2302)

DHT dht(DHTPIN, DHTTYPE); // Sensör okuması için,Sensör çıkışına 10k pullup direnci bağlanmalıdır.

//Değişkenler

int chk;
float hum;  // Nem ölçümü
float temp; //Sıcaklık ölçümü

void setup()
{
   Serial.begin(9600);
 dht.begin();
}

void loop()
{

   hum = dht.readHumidity();
   temp= dht.readTemperature();

   Serial.print("Humidity: ");
   Serial.print(hum);

   Serial.print(" %, Temp: ");
   Serial.print(temp);
   Serial.println(" Celsius");

delay(3000); // Minimum 2 saniye örnekleme, okuma zamanı vardır. 2 saniyeden daha düşük olamaz. Doğru bir ölçüm için 3 saniye ve üzerini tavsiye etmekteyiz.
}
