ATTINY85 Micro USB Geliştirme Kartı (SK191)

0,00
Marka : Kompent
Fiyat : ₺120,98  + KDV
KDV Dahil : ₺145,17

8Kb Bellek

6 Dijital I/O

Küçük ve Ekonomik Geliştirme Kartı

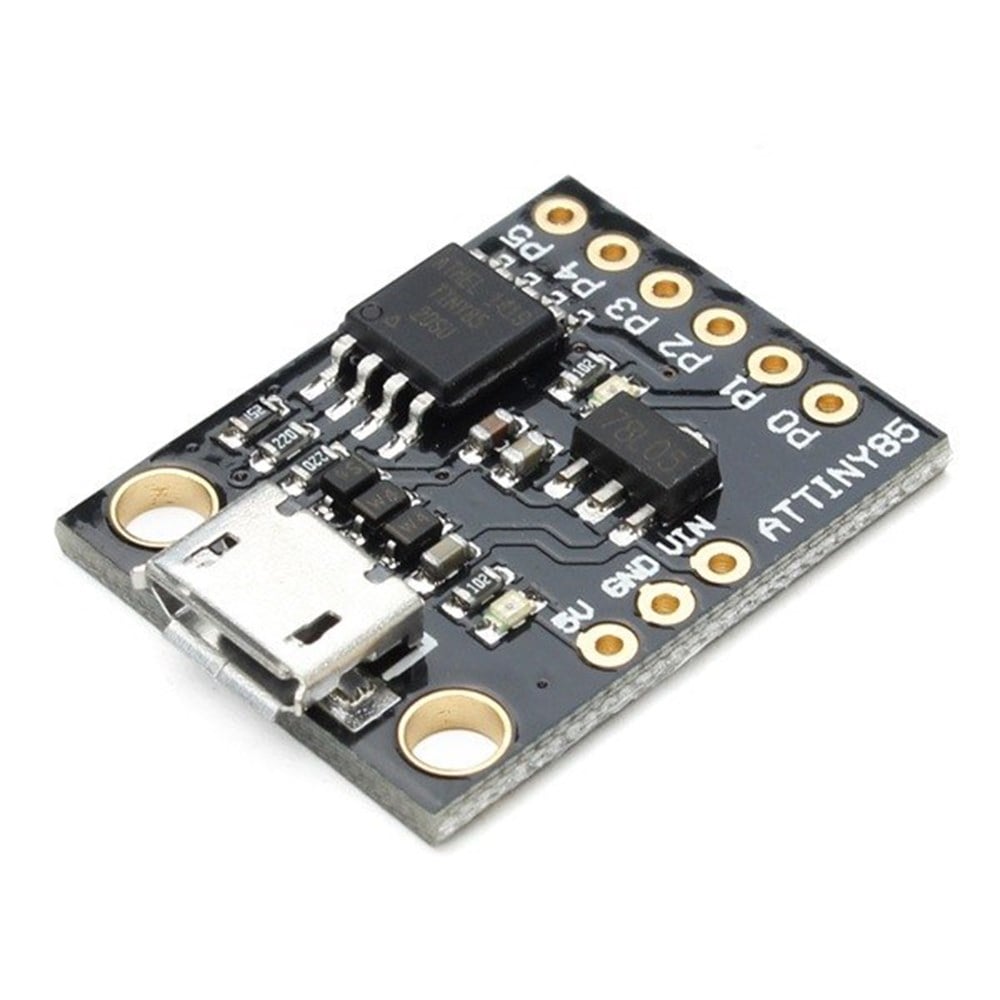

ATTINY85 Micro USB Geliştirme Kartı


Projelerinizde, Arduino kartlar yerine daha uygun ve boyut olarak daha küçük bir çözüm arıyorsanız ATtiny85 geliştirme kartı bu konuda iyi bir çözüm ortağıdır.

ATtiny85, Arduino kartlarının temelini oluşturan AVR ailesinden 8-bit bir Atmel ATtiny85 Mikroişlemcine sahiptir . Sadece 8 pin içerse de, bu küçük işlemcinin içine birçok fonksiyonellik sığdırılmıştır.


ATtiny85, Arduino IDE kullanılarak programlanabilir ve birçok standart Arduino yazılımı ve mevcut kütüphaneleri ile uyumludur.


Attiny85 ,  micro USB konektöründen güç alabilir, bu da diğer USB konektörüne sahip Arduino kartları gibi çalışabilir demektir.



ATTINY85 Micro USB Geliştirme Kartı Özellikleri ;



  • Atmel ATtiny85 işlemcisi, 16.5 MHz hızında çalışır
  • Programlamayı kolaylaştırmak için Micro USB konektörü
  • 8KB Flash bellek, 6K program alanı
  • 6 Dijital I/O
  • 3 PWM, dijital I/O ile paylaşılmış
  • 4 Analog giriş, dijital I/O  ile paylaşılmış
  • I2C ve SPI ara yüzü, dijital I/O  ile paylaşılmış
  • Harici kesme yeteneği
  • 3ile -5.5V veya 7-12V Çalışma
  • 5V 150mA çıkış pini
  • 25x19mm boyutlar


ATtiny85 Micro USB Bağlantıları ;



1x3 Header Bağlantısı;

  • 5V : 3V ile 5.5V arası güç girişi – Eğer kart VIN pininden güç girişi sağlanırsa 5V çıkış verebilmektedir.
  • GND : Toprak
  • VIN : 7V ile 12V arası güç girişi. 24V’a kadar güç girişi sağlanabilir.


Modül, USB konektöründen güç alabilir, bu da diğer USB konektörüne sahip Arduino kartları gibi çalışabilir demektir. Ayrıca 5V pin'i, üzerinden modül 3ile 5.5V arasında beslenebilmektedir.



5V pini yerine VIN pinide kullanabilir. VIN piniden kartın güç ihtiyacı karşılandığında 5V pininde, 5V çıkış alınabilmektedir.


VIN pini üzerinden 7 ile 12V arasında besleme voltajı sağlanabilir. Bu giriş ile 5V pinindeki regülatörü destekler ve 5V pininden 5V çıkış alınmasını sağlamaktadır. 5V pininden çıkış aldığınızda kart fazla ısınıyorsa, VIN pini girişini 24V’a kadar yükseltebilirsiniz.

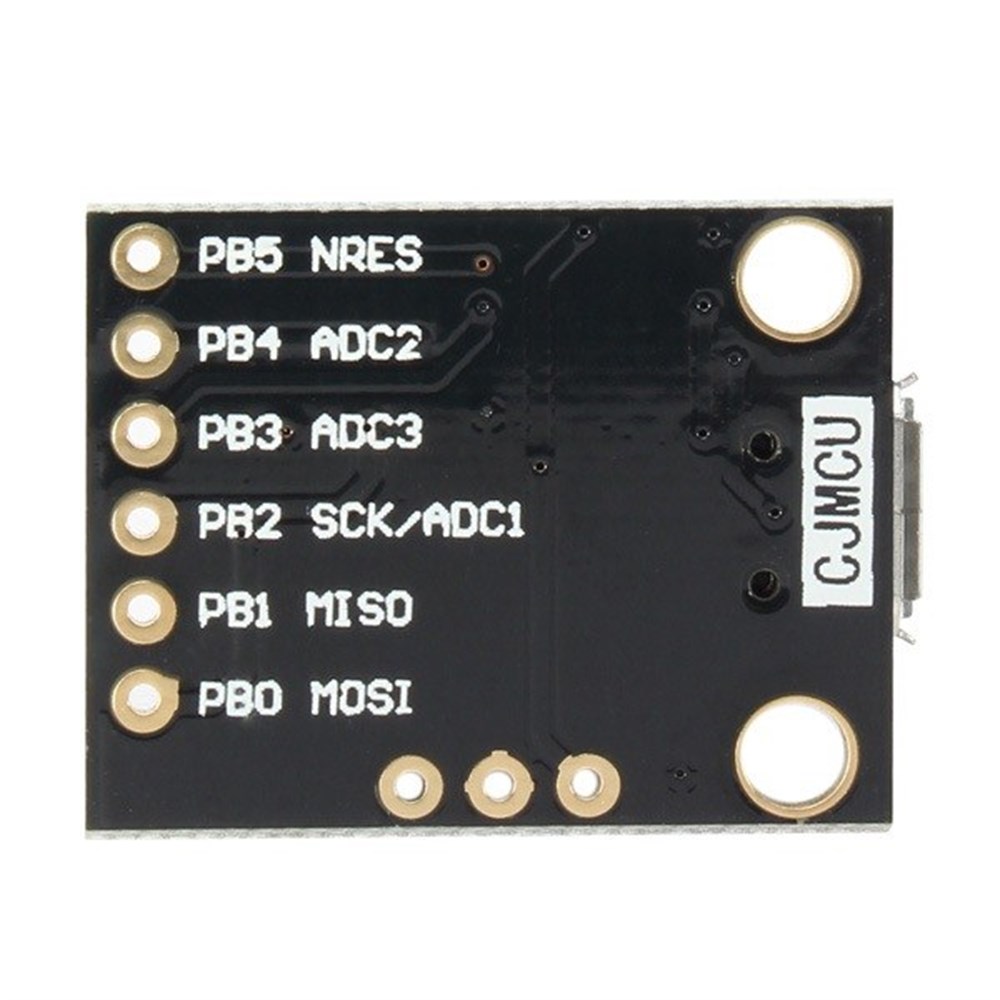

1x6 Header Bağlantısı ;

  • P0 = Digital I/O 0, PWM, I2C (SDA), SPI (MOSI)
  • P1 =  Digital I/O 1, PWM, SPI (MISO)
  • P2 = Digital I/O 2, Analog giriş 1, I2C (SCL), SPI (SCK)
  • P3 = Digital I/O 3, Analog giriş 3, USB
  • P4 = Digital I/O 4, Analog giriş 2, USB / PWM
  • P5 = Digital I/O 5, Analog giriş 0, Reset giriş (aktif LOW)

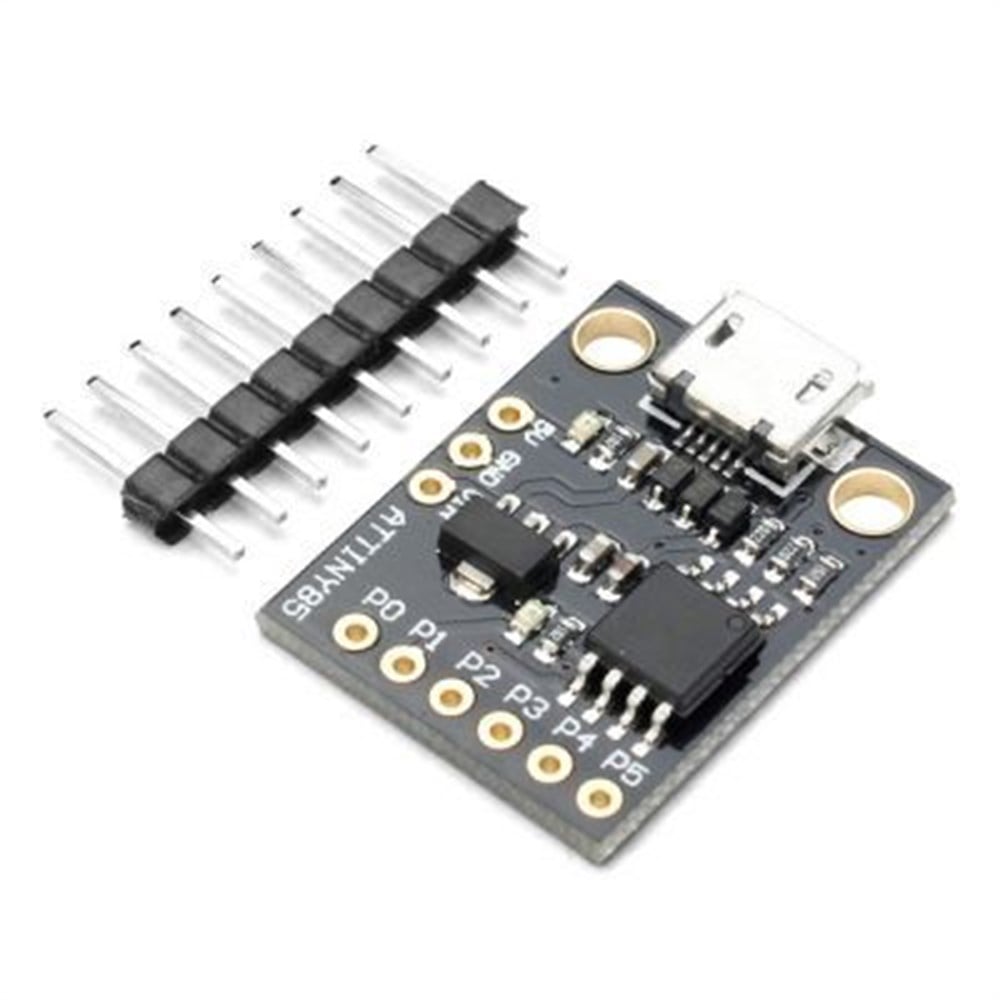

ATTINY85 Micro USB Geliştirme Kartı Paket İçeriği,



  • ATTINY85 Micro USB Kart
  • 9 pin erkek header
  • * Pinler lehimsiz şekilde sağlanmaktadır.
