Arduino Uyumlu Sensor Shield 5.0 Yeni Versiyon (KK141)

Marka : Kompent
Fiyat : ₺8,67  + KDV
KDV Dahil : ₺10,23

Sensörler ve Servo Motorlar için Shield

Harici Güç Girişi

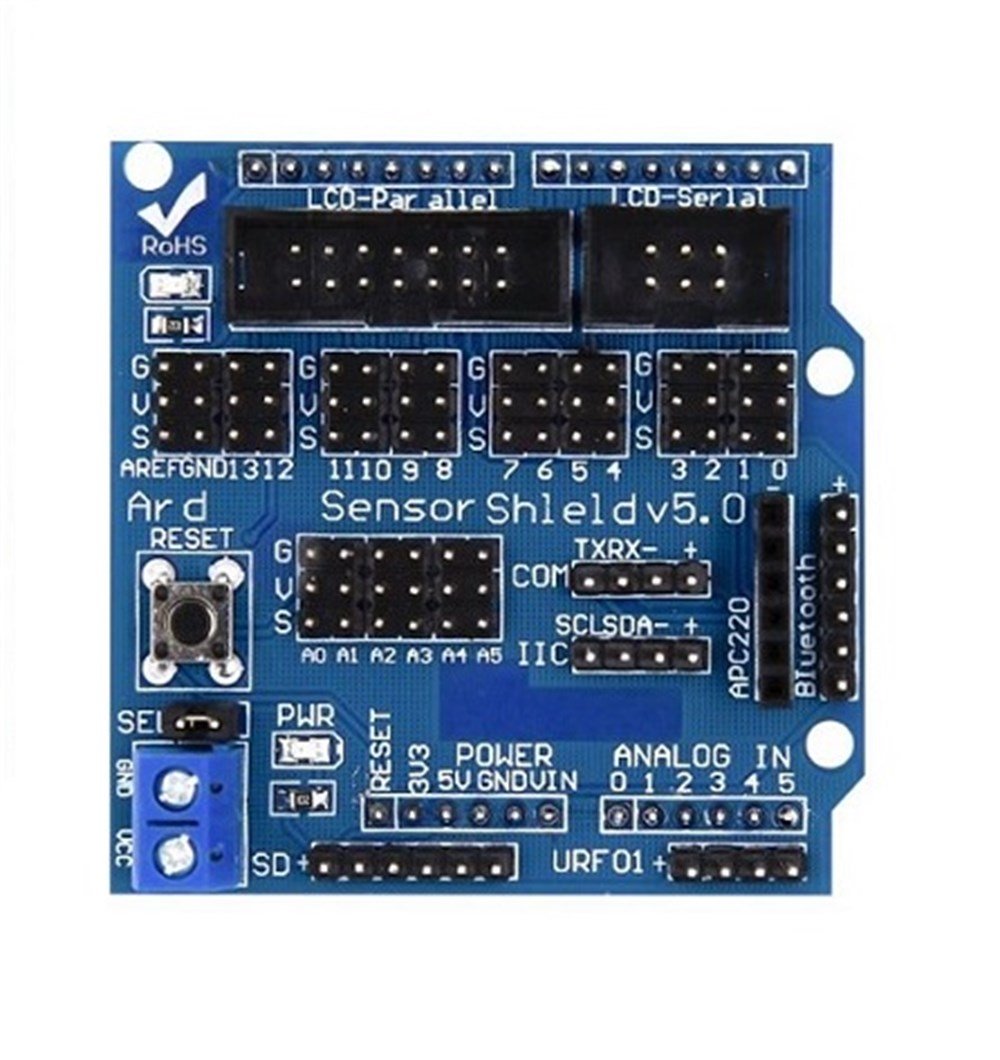

Arduino Uyumlu Sensor Shield 5.0 Yeni Versiyon



Sensörler ve servo motorların Arduino kartlarınıza bağlamak için uygun arayüz



Sensörler ve Servo Motorlar bağlantısı için yeni versiyon Shield

Harici Güç Girişi



Arduino Sensor Shield 5.0, Arduino Uno R3, Mega 2560 ve benzer mikrodenetleyici kartlar ile uyumludur ve sensörler, modüller ve servo motorların uygun bir şekilde Arduino gibi mikrodenetleyici kartlara bağlanmasını sağlamaktadır.



Arduino Uno sensor Shield 5.0, her bir Arduino I/O pinini ayrı ayrı olarak sinyal,VCC ve GND olarak dışarı vermesidir.



Arduino Uno Sensor Shield 5.0 kullanmanın en önemli faydalarından biri Arduino I/O pinleri sinyal-VCC-GND olarak 3 ayrı pin olarak dışarıya vermesidir.



Arduino Sensor Shield V5.0 bir önceki sürümünde bulunmayan harici güç girişine sahiptir. Bu sayede harici güç girişini kullanarak, bağlanan sensörlerin ve servo motorların güç ihtiyacı harici olarak sağlanabilmektedir.



Aşağıdaki resimde Arduino Sensor Shield V5.0 üzerinde bulunan harici güç girişi gözükmektedir. SEL pinleri üzerinde jumper takılı olduğu zaman Shield üzerindeki pinler Arduino 5V üzerinden beslenir. SEL jumper çıkartıldığı zaman özellikle servo motorları için gerekli akım ihtiyacı Arduino Shield V5.0 güç girişine harici bir güç kaynağı bağlanarak sağlanabilmektedir.



Önemli Uyarı ; SEL pinleri üzerinde jumper kablo takılı iken harici bir güç kaynağı Shield güç girişine bağlandığı zaman Shield, Arduino kartınız yada bağlı bulunan sensörler zarar görmektedir. Harici güç kaynağı bağlamadan önce SEL jumperi çıkartılmalıdır.





Arduino Sensor Shield V5.0 Pin Yapısı



Özellikler



·        Shield Üzerinde 3x16 Dijital I/O pin bulunmaktadır

·        Her Dijital I/O pin VCC, GND ve Sinyal (D0-D13) pinleri bulunmaktadır

·        Shield üzerinde 3x6 Analog I/O pin bulunmaktadır

·        Her Analog I/O pin VCC, GND ve Sinyal (A0-A5) pinleri bulunmaktadır

·        SD Kart Arayüz Pini

·        URF01 (Ultrasonik/Ping) Arayüzü

·        HC-SR04 bağlanabilen ultrasonik arayüzü

·        Bluetooth arayüzü

·        Wireless Arayüzü

·        I2C Arayüzü

·        COM (Seri Bağlantı) arayüzü

·        LCD Seri Arayüzü

·        LCD Paralel Arayüzü

·        1 adet reset buton

·        Pin 13 ve Güç için 2 adet gösterge LED

·        57x57 mm boyutlarında
