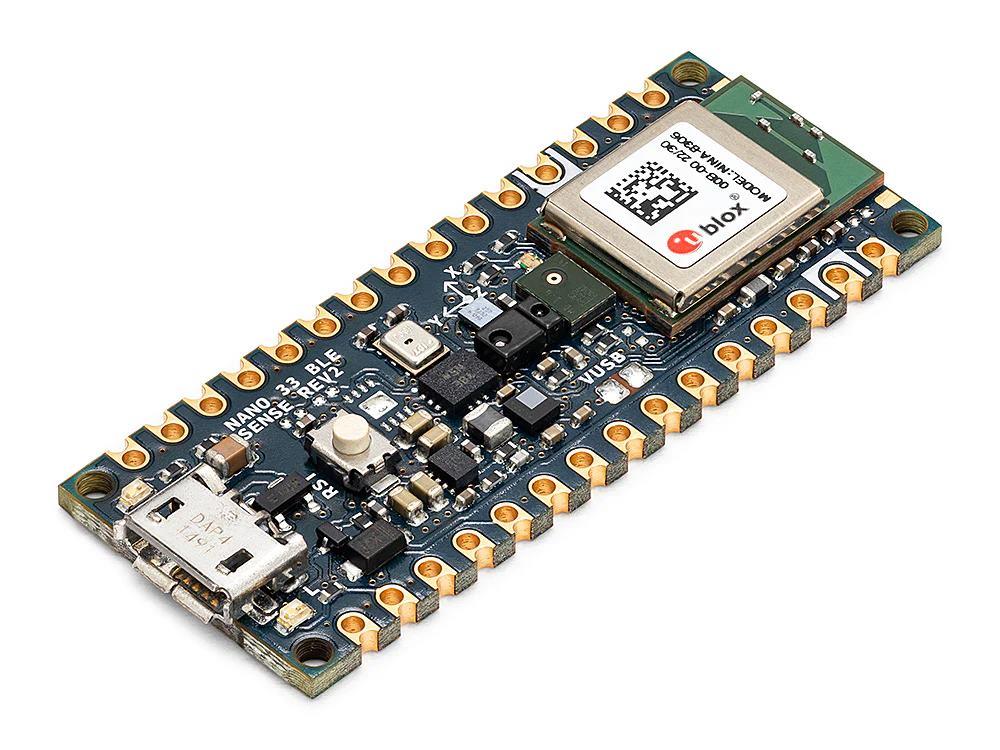

Arduino Nano 33 Ble Sense
Arduino firmasının yeni ürettiği kart olan Arduino Nano 33 BLE Sense kartı üzerinde Bluetooth 5 iletişimi için bluetooth sensörü, 9 Eksen ivme, gyro ve magnometre IMU sensörü, barometrik basınç, çevresel sıcaklık, nem, dijital yakınlaşma, ışık, renk, gestures(işaret/mimik) ve mikrofon sensörü bulunmaktadır.
Arduino Nano 33 BLE sense, Arduino IDE ile tam uyumludur. Üzerinde bulunan bütün sensörlerin Arduino tarafından hazırlanmış kütüphaneleri bulunmaktadır.
Yeni nesil bir kart olan Arduino Nano 33 BLE Sense kartında bluetooth iletişimi için NINA B306 modülü kullanılmıştır, modül Cortex nRF 52840 içeren Nodric nRF 52840 işlemcili bir yapıya sahiptir. Yeni nesil Arduino Nano 33 BLE Sense geniş sensör yapısı ile yenilikçi dizaynların üretilmesi için tasarlanmıştır.
Arduino Nano 33 BLE Sense, Klasik Arduino nano kartları ile aynı büyüklükte olmasına rağmen daha düşük güç tüketimi ile geniş uygulama alanında kullanılmaktadır.
Arduino Nano 33 BLE Sense kartı BT 5.0 Bluetooth özelliği ile otomasyon projelerinden giyilebilir teknoloji projelerine kadar bir çok alanda kullanılabilmektedir.
Arduino Nano 33 BLE Sense kartı üzerinde 9 eksen IMU sensör I2C arayüzü ile kontrol edilebilmektedir.
Arduino Nano 33 BLE Sense Pin Yapısı ;
Arduino Nano 33 BLE Sense kartının her iki tarafında 15 pin bulunmaktadır.
Pin Tablosunu görüntülemek için lütfen tıklayınız
Arduino Nano 33 BLE Sense kartları sadece 3.3V I/O desteklemektedir. 5V toleransına sahip değildir. Bu yüzden 5V sinyalleri doğrudan karta bağlamayınız.
Arduino Nano 33 BLE Sense kartı, diğer Nano kartlarının aksine A4 ve A5 pimleri dahili pull up vardır ve I2C busuna varsayılan olarak sahiptir.
DEBUG Sinyalleri
Aşağıdaki resimde görüleceği üzere, Arduino Nano 33 BLE Sense kartının altında debug sinyalleri 3x2 test pad olarak düzenlenmiştir. Pin özellikleri aşağıdaki gibidir
|
Pin
|
Özellik
|
Tip
|
Açıklama
|
|
1
|
+3V3
|
Power Out
|
Voltaj referansı olarak kullanılan dahili güç çıkışı
|
|
2
|
SWD
|
Dijital
|
nRF52480 Single Wire Debug Data
|
|
3
|
SWCLK
|
Digital In
|
nRF52480 Single Wire Debug Clock
|
|
5
|
GND
|
Power
|
Power Ground
|
|
6
|
RST
|
Digital In
|
Aktif düşük reset girişi
|
Arduino Nano 33 BLE Sense Özellikler
- Orijinal (İtalya’da üretilmiştir.)
- BT 5.0 Bluetooth Bağlantısı
- nRF52840 Çip
- Dahili Sensörler
- 9 Eksen IMU Sensörü (ivme,gyro, magnometre)
- Basınç Sensörü
- Sıcaklık Sensörü
- Nem Sensörü
- Dijital Yakınlaşma Sensörü
- Işık Sensörü
- Gestures(İşaret / Mimik) Sensörü
- Dahili mikroforn
- Arduino IDE ile tam uyumlu
- Hazır kütüphaneler
- 2x15 Toplam 30 Pin girişi
- Debug Sinyal test padi
- 64 MHz saat
- 1 MB flash hafıza
- 256 Kb SRAM Hafıza
- USB, SPI, I2C, I2S ve UART arayüzleri
- 5V USB girişi
- 4.5 ile 21V arası Vin Girişi
- 3.3V işlem gerilimi
- 14 Dijital Pim
- 6 PWM Pin
- 8 Analog Pim
- 18x45 mm boyularında
- Pinler lehimsiz gelmektedir, 2 adet 15 pin header paket içerisinde standart aksesuardır
