Arduino Nano 33 Ble | Yeni Ürün Orijinal Arduino (AX030)

0.0
Marka : Arduino
Fiyat : ₺1.329,70  + KDV
KDV Dahil : ₺1.595,64

Bluetooth 5 iletişimi



Dahili 9 Eksen IMU sensörü

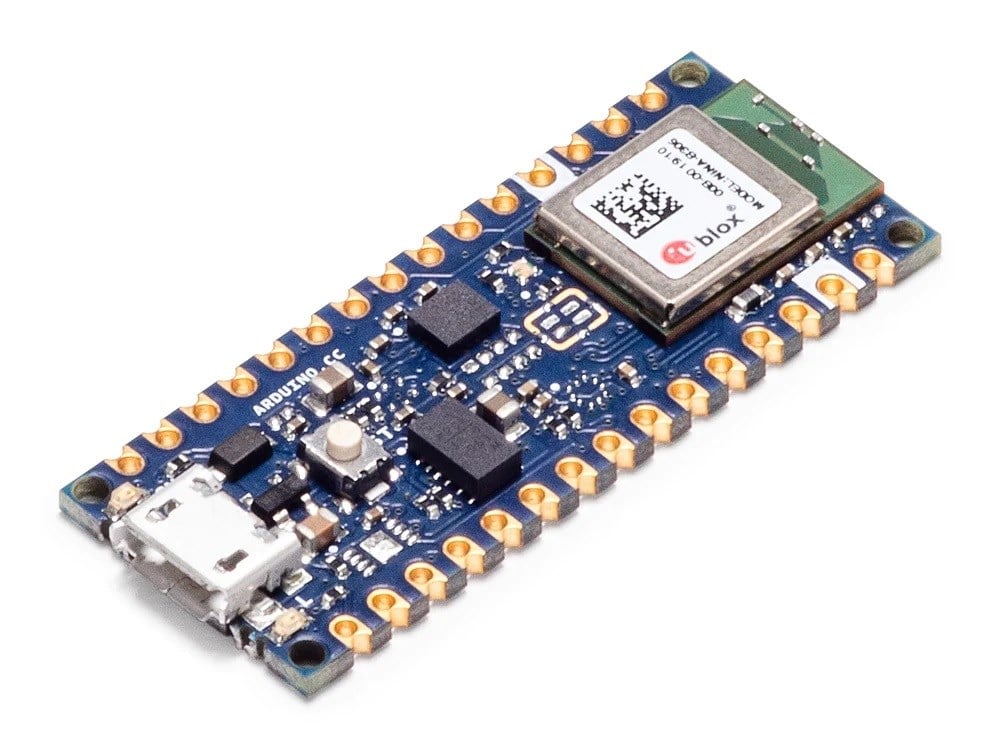

Arduino Nano 33 Ble





Arduino firmasının yeni ürettiği kart olan Arduino Nano 33  Sense kartı üzerinde Bluetooth 5 iletişimi için bluetooth sensörü, 9 Eksen ivme sensörü bulunmaktadır.
Arduino Nano 33 BLE , Arduino IDE ile tam uyumludur.  Arduino tarafından hazırlanmış kütüphaneleri bulunmaktadır.



Yeni nesil bir kart olan Arduino Nano 33 BLE kartında bluetooth iletişimi için NINA B306 modülü kullanılmıştır, modül Cortex nRF 52840 içeren Nodric nRF 52840 işlemcili bir yapıya sahiptir.

Arduino Nano 33 BLE , Klasik Arduino
nano kartları ile aynı büyüklükte olmasına rağmen daha düşük güç tüketimi ile geniş uygulama alanında kullanılmaktadır.

Arduino Nano 33 BLE kartı BT 5.0 Bluetooth özelliği ile otomasyon projelerinden giyilebilir teknoloji projelerine kadar bir çok alanda kullanılabilmektedir.

Arduino Nano 33 BLE kartı üzerinde 9 eksen IMU sensör I2C arayüzü ile kontrol edilebilmektedir.



Arduino Nano 33 BLE Pin Yapısı ;



Arduino Nano 33 BLE Sense kartının her iki tarafında 15 pin bulunmaktadır.


Pin Tablosunu görüntülemek için lütfen tıklayınız


Arduino Nano 33 BLE kartları sadece 3.3V I/O desteklemektedir. 5V toleransına sahip değildir. Bu yüzden 5V sinyalleri doğrudan karta bağlamayınız.

Arduino Nano 33 BLE Sense kartı, diğer Nano kartlarının aksine A4 ve A5 pimleri dahili pull up vardır ve I2C busuna varsayılan olarak sahiptir.



Arduino Nano 33 BLE DEBUG Sinyalleri



Aşağıdaki resimde görüleceği üzere, Arduino Nano 33 BLE kartının altında debug sinyalleri 3x2 test pad olarak düzenlenmiştir. Pin özellikleri aşağıdaki gibidir





Pin

Özellik

Tip

Açıklama

1

+3V3

Power Out

Voltaj referansı olarak kullanılan dahili güç çıkışı

2

SWD

Dijital

nRF52480 Single Wire Debug Data

3

SWCLK

Digital In

nRF52480 Single Wire Debug Clock

5

GND

Power

Power Ground

6

RST

Digital In

Aktif düşük reset girişi





Arduino Nano 33 BLE Özellikler



  • Orijinal (İtalya’da üretilmiştir.)
  • BT 5.0 Bluetooth Bağlantısı
  • nRF52840 Çip
  • Dahili Sensörler
  • 9 Eksen IMU Sensörü (ivme,gyro, magnometre)
  • Arduino IDE ile tam uyumlu
  • Hazır kütüphaneler
  • 2x15 Toplam 30 Pin girişi
  • Debug Sinyal test padi
  • 64 MHz saat
  • 1 MB flash hafıza
  • 256 Kb SRAM Hafıza
  • USB, SPI, I2C, I2S ve UART arayüzleri
  • 5V USB girişi
  • 4.5 ile 21V arası Vin Girişi
  • 3.3V işlem gerilimi
  • 14 Dijital Pin
  • 8 Analog Giriş Pini (ADC 12 bit 200k örnekleme)
  • 18x45 mm boyularında
  • 5 gr ağırlığında
  • Pinler lehimsiz gelmektedir, 2 adet 15 pin header paket içerisinde standart aksesuardır
