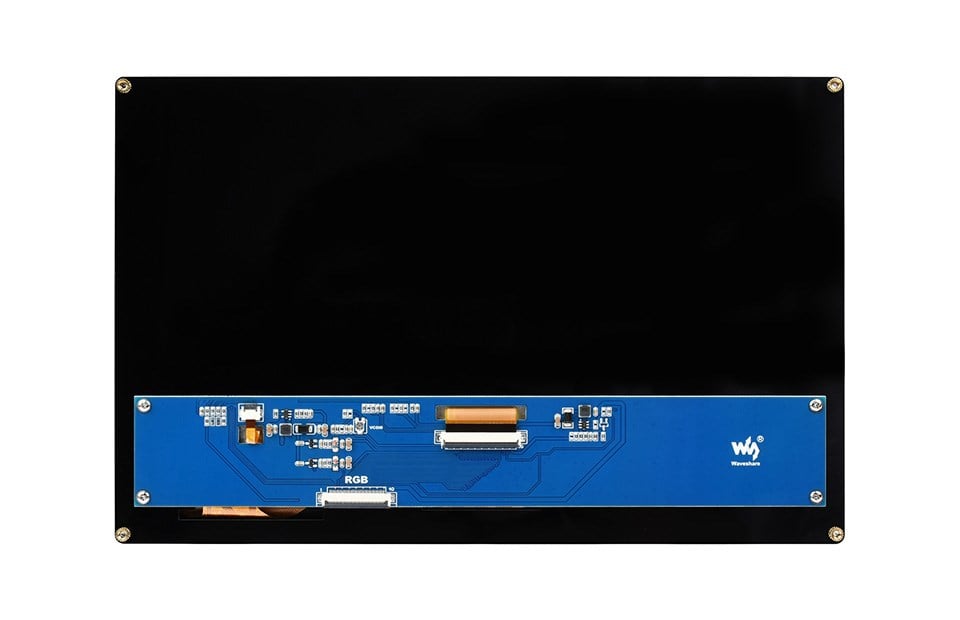

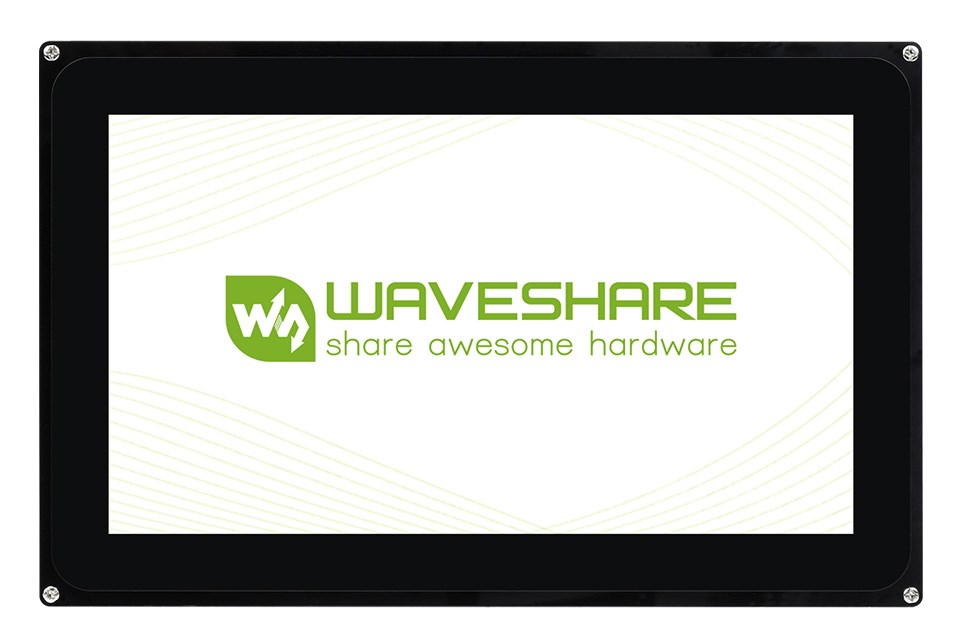

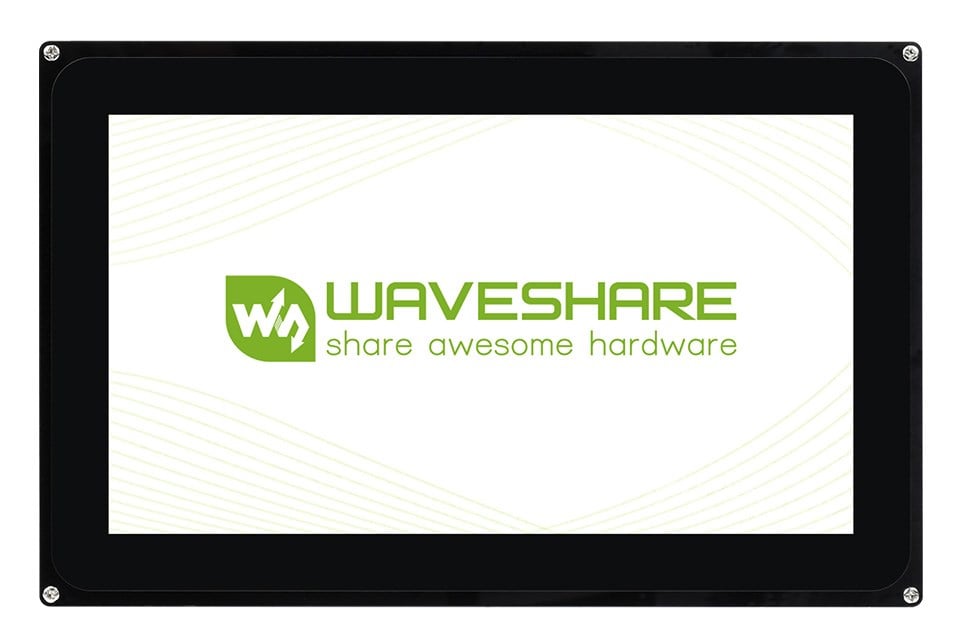

10.1 İnç Kapasitif Dokunmatik IPS LCD Ekran, 1024 × 600, RGB Arayüzlü
Waveshare 22520, 10.1 inç görüntü alanına, 1024 × 600 piksel çözünürlüğe, IPS panele ve 10 noktalı kapasitif dokunmatik yüzeye sahip bir LCD ekran modülüdür. Sertleştirilmiş cam paneli, geniş görüş açısı ve 24-bit RGB arayüzü sayesinde endüstriyel kontrol, robotik, akıllı ev, HMI ve gömülü sistem uygulamalarında kullanılabilir.
Ürün, HDMI veya USB ekranı değildir. Görüntü aktarımı doğrudan 24-bit paralel RGB arayüzü üzerinden yapılır. Dokunmatik kontrolcü aynı 40 pin bağlantı üzerinden I²C haberleşmesi kullanır. Kullanılacak ana kartın RGB LCD çıkışına ve uygun dokunmatik sürücüsüne sahip olması gerekir.
24-Bit RGB888 Arayüzü
Görüntü verisi 8-bit kırmızı, 8-bit yeşil ve 8-bit mavi olmak üzere toplam 24-bit RGB888 formatında aktarılır. Arayüz; piksel saati, HSYNC, VSYNC, DE, arka ışık enable ve PWM parlaklık kontrol sinyallerini içerir.
10.1 İnç IPS Görüntü Paneli

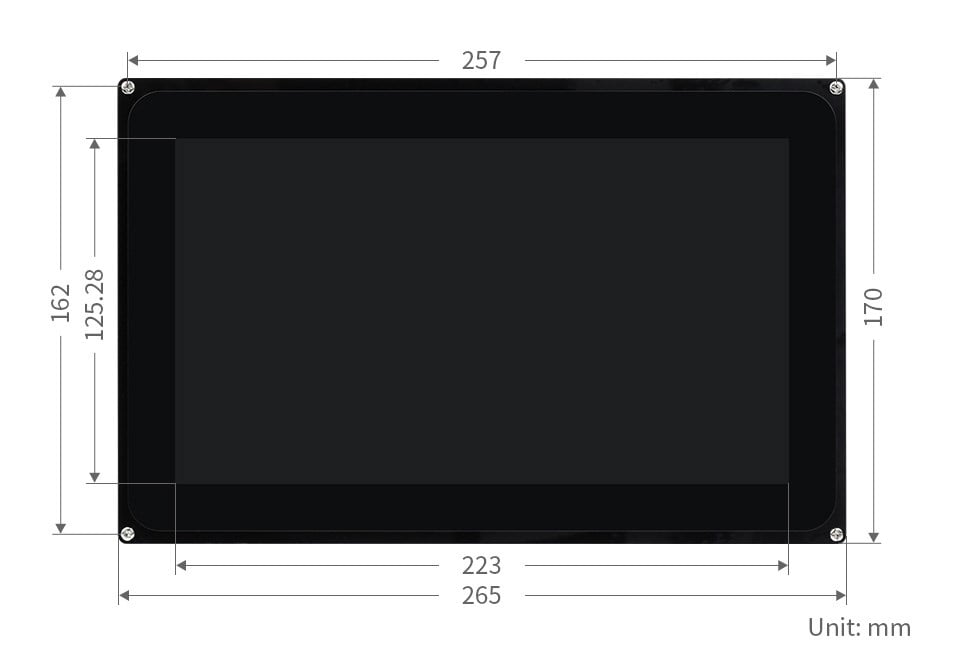

Ekran, normally black ve transmissive yapıda IPS TFT-LCD panel kullanır. 1024 × RGB × 600 piksel matrisi üzerinden 16.7 milyon renk gösterebilir. Aktif görüntü alanı 222.72 × 125.28 mm, panel modülü yaklaşık 235 × 143 × 3.5 mm ölçülerindedir.
10 Noktalı Kapasitif Dokunmatik
Ekran GT7385 dokunmatik kontrolcüsü ve 10 noktaya kadar çoklu dokunma desteği sunar. Dokunmatik haberleşme I²C üzerinden yapılır; CTP-SDA, CTP-SCL, CTP-RST ve CTP-INT sinyalleri 40 pin arayüz üzerinde bulunur.
6H Sertleştirilmiş Cam
Dokunmatik yüzeyde kullanılan sertleştirilmiş cam, üretici tarafından 6H'ye kadar yüzey sertliği ile belirtilmiştir. Bu yapı çizilmelere ve yüzey aşınmasına karşı koruma sağlar; ancak ekranın kırılmaz olduğu anlamına gelmez.
Arka Işık ve Optik Özellikler
Panel arka ışığı 42 adet beyaz LED'den oluşur. Datasheete göre tipik parlaklık 550 cd/m², tipik kontrast oranı 800:1, tipik tepki süresi 20 ms ve tipik görüş açısı her yönde 85°'dir.
Uyumluluk ve Entegrasyon
Doğrudan desteklenen STM32 geliştirme kartları arasında OpenH743I-C ve Open746I-C modellerini bulunmaktadır. Diğer kartların kullanılabilmesi için RGB zamanlaması, pin bağlantıları, dokunmatik sürücüsü ve güç devresi projeye göre uyarlanmalıdır.
Raspberry Pi, mini PC veya HDMI kaynaklarla kullanım için uyumlu bir HDMI–RGB kontrol kartı ayrıca gereklidir.
Kullanım Alanları
- Endüstriyel kontrol ve HMI panelleri
- Robot ve otonom sistem arayüzleri
- Akıllı ev kontrol ekranları
- Şarj istasyonu ve kiosk uygulamaları
- Medikal cihaz arayüzleri
- IoT kontrol ve izleme terminalleri
- Araç içi gösterge sistemleri
- Otomat ve CNC arayüzleri
10.1 İnç Kapasitif Dokunmatik IPS LCD Ekran Teknik Özellikleri ;
- Üretici: Waveshare
- Ürün Kodu / SKU: 22520
- Ürün Adı: 10.1inch Capacitive Touch LCD (F)
- Ekran Türü: IPS TFT-LCD
- Ekran Boyutu: 10.1 inç
- Çözünürlük: 1024 × 600 piksel
- Görüntü Oranı: 16:9
- Renk Sayısı: 16.7 milyon
- Görüntü Arayüzü: 24-bit RGB / RGB888
- Dokunmatik Türü: Kapasitif, 10 nokta
- Dokunmatik Kontrolcü: GT7385
- Dokunmatik Arayüzü: I²C
- Koruyucu Cam: Sertleştirilmiş cam, 6H'ye kadar
- Aktif Alan: 222.72 × 125.28 mm
- Panel Modül Ölçüsü: 235 × 143 × 3.5 mm
- Piksel Aralığı: Yaklaşık 0.2175 × 0.2088 mm
- Arka Işık: 42 beyaz LED
- Tipik Parlaklık: 550 cd/m²
- Tipik Kontrast: 800:1
- Tipik Tepki Süresi: 20 ms
- Tipik Görüş Açısı: Her yönde 85°
- Panel Sürücüleri: HX8282-A11 + HX8696
- Tipik Piksel Saati: 51.2 MHz
- Dijital Lojik Gerilimi: Tipik 3.3V
- Arka Işık Beslemesi: 40 pin arayüz üzerinden 5V
- Arka Işık Kontrolü: Enable ve PWM
- Waveshare Sayfası Çalışma Sıcaklığı: 0°C ile +70°C
- Panel Datasheet Çalışma Sıcaklığı: −20°C ile +70°C
- Depolama Sıcaklığı: −30°C ile +80°C
- Bağlantı: 40 pin FFC
Bağlantı ve Kullanım Notları
- Bu ürün HDMI veya USB ekran değildir.
Paket İçeriği
- 1 adet Waveshare 22520 10.1inch Capacitive Touch LCD (F)
- 1 adet 40 pin FFC kablo
