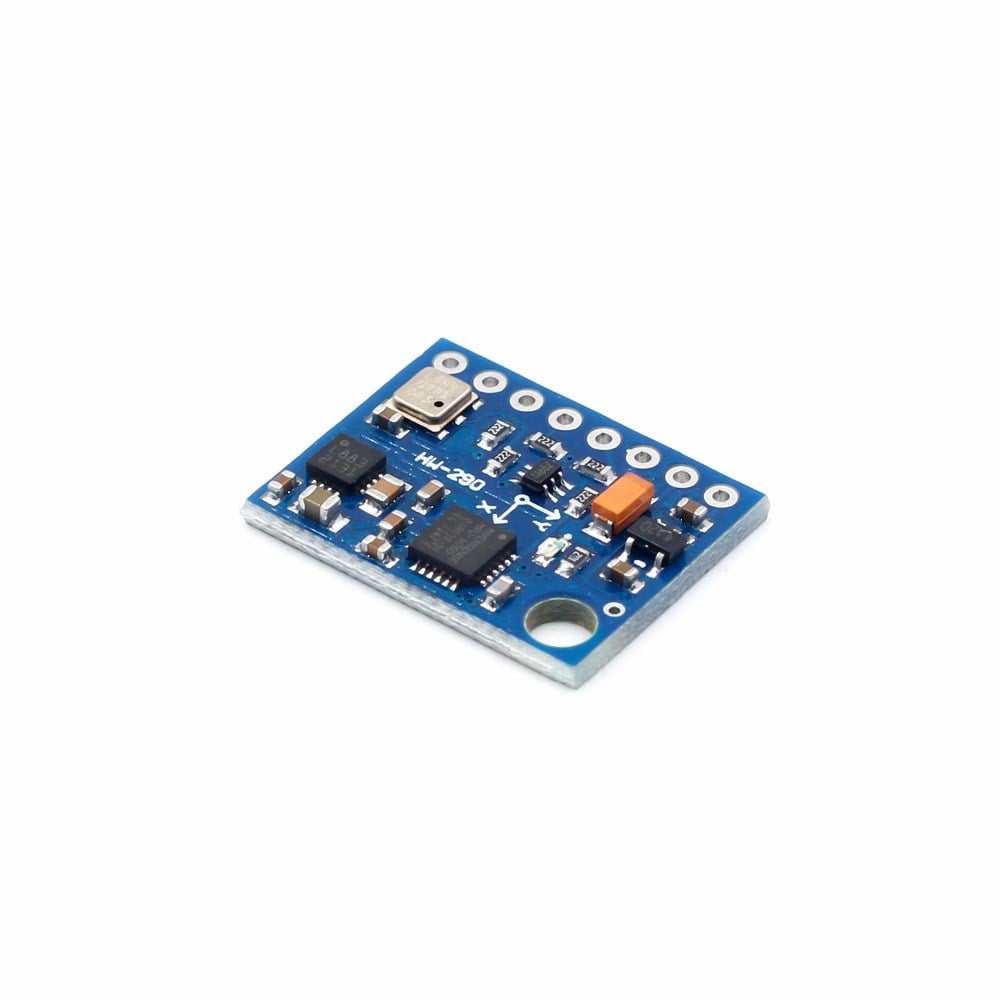

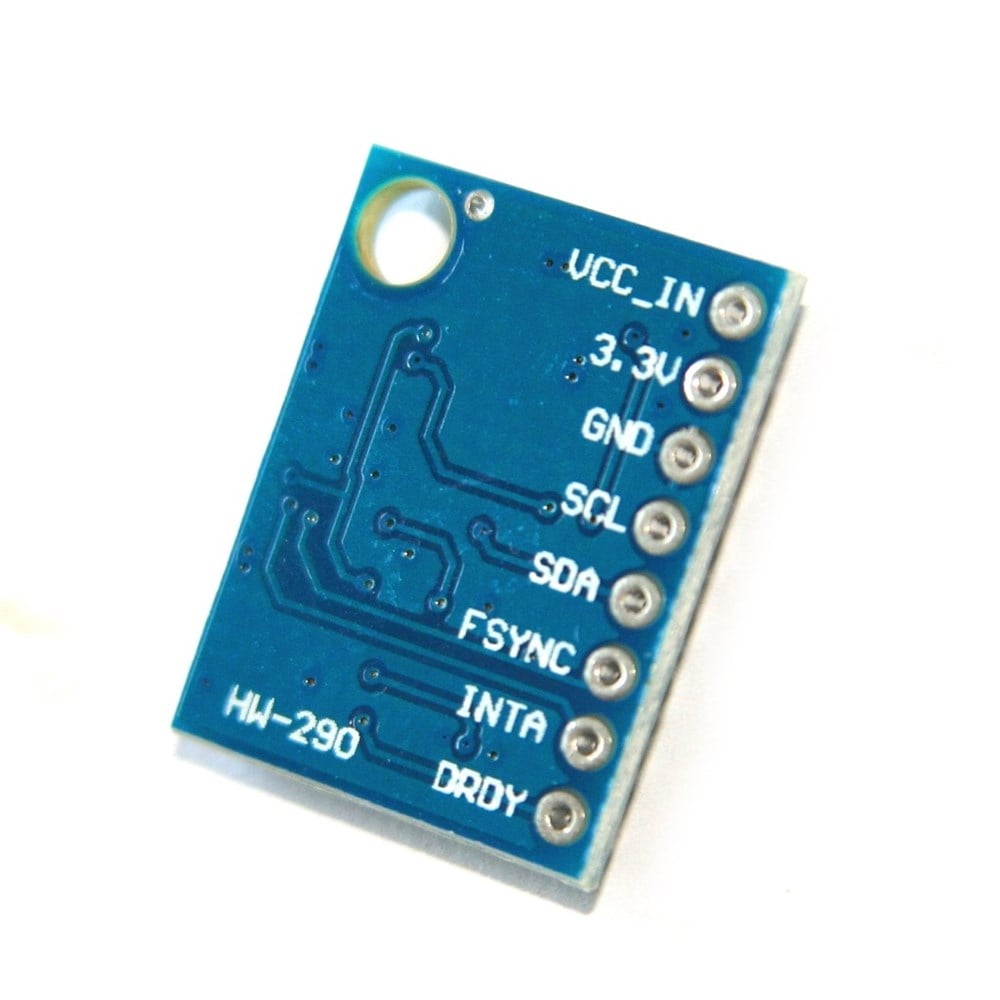

HW-290 10 DOF Sensor MPU6050 + QMC5883L/DB5883 + BMP180 (GY-87 Muadili Ekonomik Model)

Marka : Kompent
Fiyat : ₺12,64  + KDV
KDV Dahil : ₺14,92

HW-290 10 DOF Sensor MPU6050 + QMC5883L/DB5883 + BMP180 (GY-87 Muadili Ekonomik Model)



HW-290 10 Dof Sensör Modul Kartı GY-87 Modul Kartının klonudur. Üzerinde bulunan sensörler aynı GY-87 modul kartı ile aynı özelliktedir. HW-290 10 DOF Sensör bunun haricinde GY-87 modul kartında kullanılan daldırma altın PCB Teknolojisi yerine normal PCB teknolojisi kullanılmıştır.



HW-290 Modul Kartında  jireskop sensörü, ivme sensörü, Dijital Pusula ve Hava Basınc sensörlerini hepsi bulunmaktadır. Dört sensörünün tümünü tek bir kart üzerinde toplanmış olarak bulunan HW-290 modül kartı ekonomik bir modül olarak ön plana çıkmaktadır.



HW-290 Modül Kartında aşağıdaki sensörler bulunmaktadır ;

3 Eksen Jireskop ve İvme Sensörü : MPU6050

Dijital Pusula Sensörü / 3 eksen manyetik alan sensörü: QMC5883L/ DB5883

Hava Bansınç Sensörü : BMP180



HW-29010 DOF Sensör Modul kartında dahili olarak ultra düşük doğrusal LDO voltaj regülatörü bulunmaktadır. Bu sayede motor ya da yüksek akımlı sistemlerden gelen gürültüler azalmaktadır.



Özellikler ;



·        Güç Gereksinimi : 3-5 V

·        Boyutlar : 22 x 17 mm

·        3 eksen Jireskop + İvme + Manyetik Alan Sensörü

·        Hava Basınç Sensörü

·        Dahili ultra gürültü doğrusal LDO voltaj regülatörü

·        Dahili filtreler ile motor ve yüksek akımlı sistemlerden gürültü azaltımı

·        I2C Haberleşme Protokolü

·        MPU 6050 3 Eksen Jireskop ve İvme Sensörü;

·        Dijital Çıkış, X- Y- Z- eksenleri, Jireskop ölçüm aralığı :   ±250, ±500, ±1000, and ±2000°/sn

·        Dahili 16 bit ADC

·        3.6 mA çalışma akımı

·        Dijital 3 eksen ivme ölçüm modulu ölçüm aralığı ±2g, ±4g, ±8g and ±16g

·        İvme ölçer sensörü çalışma akımı 500 µA

·        QMC5883L/ DB5883 3 eksen manyetik alan sensörü ;

·        ± 8 Gauss Full Scale

·        3 µA standby akımı

·        BMP180 Hava Bansınç Sensörü ;

·        300 ile 1100 hPA basınç ölçümü

·        Standart modda 1  µA güç harcaması







Kullanım Alanları



·        FPV,RC ve Robot Sistemleri

·        GPS Sistemleri

·        Çarpma tanımlama ve kayıt altına alma

·        Oyun ve sanal gerçeklik cihazları

·        Akıllı cihazlar için akıllı güç tasarrafu işlemleri

·        Titreşim izleme

·        Serbest Düşüş Algılama Sistemleri

·        6D Sistemler



Paket İçeriği



·        1 adet HW-29010 DOF Sensör Kartı – ESD Koruyuculu Poşet içerisinde

·        1 adet Düz Erkek Header

·        1 adet Eğimli/ 90 derece Erkek Header
